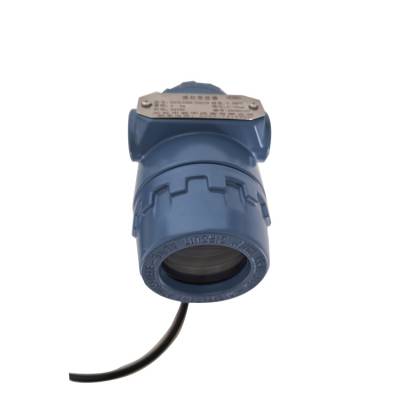

液位變送器

液位變送器是對壓力變送器技術的延伸和發展，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。

優點

液位變送器的優點:

安裝簡單、使用方便，互換能力強。

適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。

指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。

測量范圍大，不受貯槽高度的限制。

指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。

結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

高品質傳感的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確度高。

具備本安防爆和隔離防爆能力，可應用于各種危險場所。

務有防阻塞型設計可實現對糊狀介質液位的測量。

***等分刻度、LED、LCD三種指示表頭，現場讀十分方便。

4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。

精細獨特的零點、滿程、非線性補償，***儀表使用條件范圍內的精度，長期穩定性好。

壓力傳感器直接感測液位壓力，不受介質起泡、沉積的影響。

使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。

性能

結構材料:隔離膜片:316不銹鋼波紋膜片 傳感器外殼:1Cr18Ni9Ti不銹鋼

電 纜:φ8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)中 繼 箱:97×84×147環氧樹脂噴涂 過程連接: 投入式:直角支架孔距50×50mm

孔徑φ5mm。

直桿式:無螺紋或螺紋自選。

螺紋式:M27×2 M20×1.5或螺紋自選

法蘭式:DN25或用戶自選。

防腐式:直角支架孔距50×50mm,

孔徑φ5mm

工作原理

UQZ-17LX型液位變送器工作原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

UQZ-17LX型(浮球)液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。

本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。

D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。
